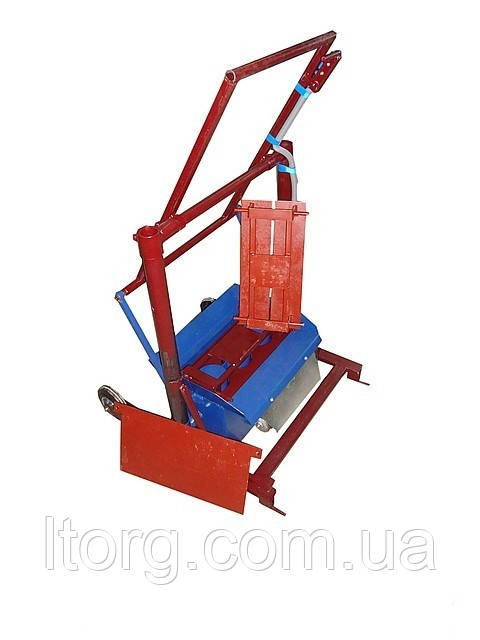

Вібростанок «ВУС-1 універсал з круглими порожнинами»

Малогабаритний, електричний (220 В,150 Вт) шлакоблоковий вібростанок із важільним підйомом і переміщенням на майданчику на 2 коліщатках.

Виготовлення — 3 типи блоків
1. З круглими порожнинами — 1 шт.
2. Простінкові — 2 шт.
3. Повнотілі — 1 шт.

Вібростанок "ВуС-1" (інівідуальний капітальний верстат) — встановлення для виготовлення будівельних блоків із важільним підйомом і переміщенням на майданчику на 2 коліщатках призначена для приватного виробництва в будівництві або особистого застосування забудовники. Основною відмінністю «ВУС-1» від «ГНОМ» є механічне піднімання верстата над виготовленим блоком, а не ручним, як у «ГНОМ».

Пристрій складається з;

• корпус у складі (матриця);
• механізм підіймання матриці
• система запуску (спеціальні вимикачі)
• амортизатори;
• вибратор

Принцип роботи та правила експлуатації;

• заміс у бетонозмішувачі жорсткого бетону (водоцементне співвідношення 0,5) без домішок (органічних, глистих та ін.);
• встановити верстат на рівну поверхню (переважно бетонну підлогу);
• вмикати верстат у мережу 220 В із заземленим дротом.
• завантажити напівсуху суміш всередину верстата.
• вирівнювання укладеної суміші в «ВУС-1» майстром до потрібного рівня, і якщо потрібно, то виробляється штикування суміші в кутах форм;
• короткочасно увімкнути вібратор без притискної рамки;
• досипати (за потреби) напівсуху суміш у кутах. Встановити притискну рамку на верстат і ввімкнути вібратор рукою, натисканням на мікрик (у разі відпускання мікрика вібратор вимикається), водночас потрібно створити зусилля на притискну рамку одним із двох способів: з лицьового боку верстата натиснути нігою на притискну рамку або з тильного боку встати на притискну рамку двома ногами. Після цього притискна рамка опуститься до своїх обмежувачів;
• взяти двома руками за підіймальний важіль і підіймати матриці. Підняття матриці виробляти з увімкненим вібратором (вібрація має бути невеликою). Після підняття матриці обмежувач сам зафіксує матрицю в піднятому стані;
• двигун вібратора не має перегріватися, вода (волога) і розчин не мають потрапляти на вмикачі/вимикачі, на корпус двигуна та дроти, що спрямовуються), вібратор вимикається в момент підіймання верстата;
• після роботи верстат необхідно очистити від забруднення.
• перекотити верстат назад (на ширину шлакоблока) і повторити цикл.

Технічні характеристики:
• тип пристрою безпіддонний, ручний;
• тип продукції, що випускається, блоки будівельні;
• продуктивність, шт./год 30...40;
• встановлена потужність електропривода, Вт 150;
• напруга електромережі, що живить, В 220 однофазна побутова;
• кількість обертів, об/хв 3000;
• маса, кг 35
• довжина 500; ширина 460; висота 1550.

Можливі несправності та методи їх усунення

Двигун не запускається:
• вихід із ладу вмикача/вимикача замінити його (у разі від'єднаного від мережі верстаті).
• перевірити цілісність струмовідних дротів і надійність з'єднань (у разі від'єднаного від мережі верстата).
Верстат може працювати тривалий час у разі дотримання правил експлуатації!

Гарантійні зобов'язання

1. За дотримання правил експлуатації гарантія здійснюється упродовж 1 місяця з дня продажу (дата та підпис мають бути проставлені інструкції з експлуатації).
2. Для проведення ремонту або заміни в період гарантійного терміну станок передається в місце реалізації.
3. Ремонт або заміна двигуна відбуваються упродовж 7-річної від дати повернення верстата.
4. Після ремонту гарантія продовжується до зазначеного терміну відповідним записом в інструкції з експлуатації верстата.
   , поповнювально до верстата «ВУС-1» тепер може бути поставлена додаткова вставка та до неї притиск для виготовлення двох повнотілих вузьких блоків із розмірами 9х19х39 см.
   Такий верстат називається УНІВЕРСАЛЬНИЙ «ВУС-1».
   ЦЕ дуже корисні та економні блоки для кладання парканів, простінків у приміщенні (економія внутрішнього простору будови), господарських блоків.
