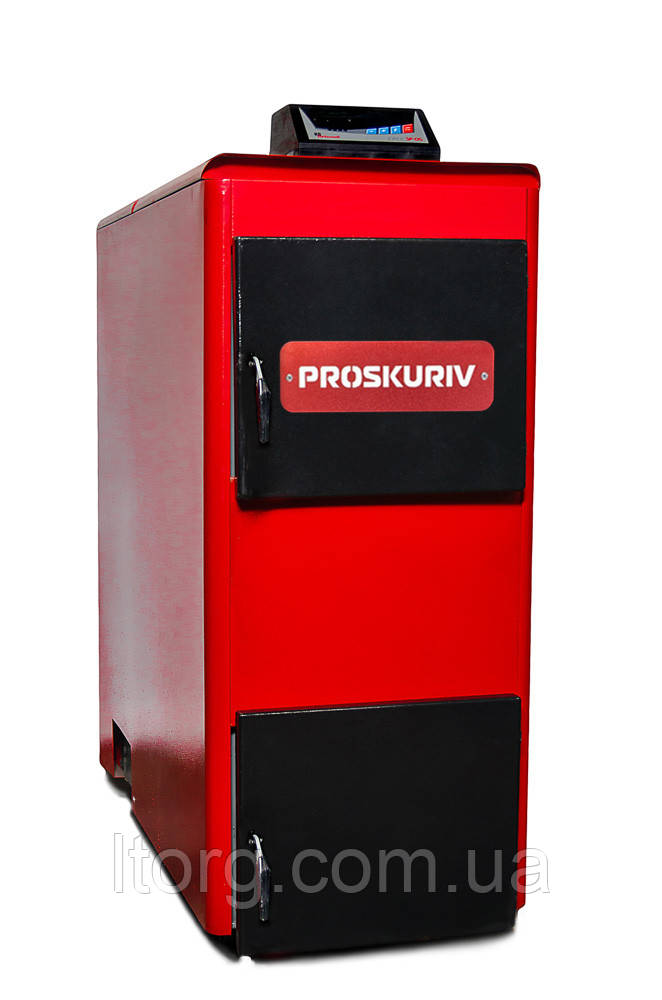

Твердопаливний котел АОТВ 20-24

Опис:

Водогрівні твердопаливні апарати «Проскуров» — це економічно вигідне рішення для індивідуального опалення, якщо немає газопостачання. Апарати обладнані автоматикою з вентилятором для надування повітря. Ефективна теплоізоляція дає змогу мінімізувати тепловтрати.

Параметри

Ед. изм.               АОТВ-20-24

Тип палива                    Вугілля кам'яне, антрацит, дрова

Номінальна теплопродуктивність       кВт, ±15%           20-24

Номінальна витрата палива

антрацит            кг/год       3

вугілля       кг/год       5,5

дрова   кг/год       11

ККД       %, не менш ніж

антрацит, вугілля              %            80

дрова   %            75

Робочий тиск води           МПа, не більш ніж               0,2

Під'єднання до системи опалення   дюйма G1 ½

Об'єм завантажуваного палива (дорова)             л             46

Напруга живлення вентилятора     В / Гц    220/50

Електрична потужність         Вт, не більш ніж     150

Тривалість робочого циклу

антрацит, вугілля              год             8

дрова   год             6

Габаритні розміри  мм, не більш ніж

висота мм         1050

ширина               мм         400

глибина              мм         1250

Розмір димохідного патрубка            мм         140х140

Маса   кг, не більш ніж     250

Основною частиною апарата є сталевий теплообмінник 1, що містить горизонтальні 2 та вертикальні 3 димогарні труби. Крім того, теплообмінник містить: 4-димовідвідний патрубок; 5-шибер; 5-ручка-каблучка вдарера; 6-завантажувальні дверцята; 7-дверцята чищення колосників і видалення золи (у деяких моделях можуть бути окремі дверцята для видалення попелу) 8 чавунні колосники; 9 кришка люка чищення; 9 а місткість для попелу; 10-водяна сорочка теплообмінника; 11-патрубок подавання теплоносія в систему; 12-зворотний патрубок; 13-патрубок для встановлення групи безпеки; 14-дверцята для чищення вертикальних димогарних труб.

Зовні апарат закритий панелями 15 і легкознімною панеллю 15а (яка надає доступ до дверцят 14). Зверху апарата розміщений пульт керування (контролер) 16. Термодатчики контролера 17 вставлені в спеціальну склянку, омивну водяну сорочкою теплообмінника. Ззаду апарата є кабельна коробка 18 для під'єднання циркуляційного насоса. Кабель живлення вентилятора 19 обладнаний вилкою для під'єднання вентилятора. Вентилятор 21 входить до комплекту апарата та закріплюється споживачем згідно з цим малюнком за допомогою гвинтів. Ззаду апарата також виходить шнур живлення апарата 20 від електромережі 220 В 50 Гц. Лінія 22 показує максимальне завантаження апарата паливом (для дров). Лінія розташована на нижньому рівні завантажувальних двірок.
