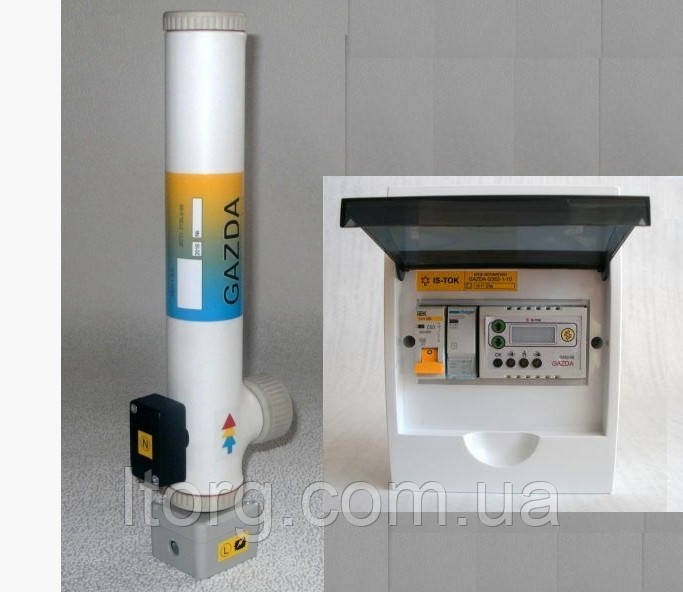

Електродний водонагрівальний котел «ГАЗДА» Ке-1-6,0, 6-7,5 КВТ із комплектом автоматики Люкс

Опис:

"Люкс" — функціональність:

- автоматичне керування двома системами теплоносія з різними температурами (отоплення та гаряча вода, радіатори та тепла підлога, тощо);

- сумісне керування двома котлами (електричний і газовий/твердопаливний...);

- програмування роботи котлів за годинами доби (5 програм на добу) + години реального часу;

- цифровий амперметр споживаного струму;

- надшвидкий електронний захист від перевищення струму з самоповоротом працездатності всієї системи;

- вхід для приєднання зовнішніх пристроїв керування (кімнатний термостат, система "Розумний будинок" та ін.)

1. Призначення

Електродні водонагрівачі «GAZDA» призначені для:

• Облаштування індивідуальних систем опалення замкнутого типу

• Побудова комбінованих систем опалення замкнутого типу через паралельне під'єднання електродного водонагрівача до наявного котлу (газового, твердопаливного або іншого різновиду)

• Облаштування систем теплої підлоги

• Будова системи гарячого водопостачання — під час роботи на теплообмінник

2. Пристрій і принцип роботи

Водонагрівач «GAZDA» складається з металевого корпусу з вхідним і вихідним патрубками, і штирового електрода, встановленого в корпус через герметичний ізолятор.

Корпус водонагрівача, його вхідні та вихідні патрубки надійно ізольовані — для безпечної та надійної роботи під час електроживлення через прилади ПЗВ або диференціальні вимикачі навантаження.

Принцип роботи електродного водонагрівача — пряме перетворення електричної енергії на теплову під час проходження змінного струму через теплоносій від одного електрода до іншого. Тому потужність нагрівача безпосередньо залежить від  електропровідності (удельного опору) теплоносія.

Функцію другого електрода виконує металевий корпус водонагрівача, тому, для безпеки, до корпусу під'єднуються дріт «нуль», а до штирового електроду — дроту «фаза».

Відмітною особливістю роботи електродних водонагрівачів є плавне збільшення споживаного струму і, відповідно, збільшення потужності, що віддається в систему, пропорційне зростанню температури теплоносія.

Електроди водонагрівачів КЕ виготовлені зі сплаву чорних металів.

3. АВТОМАТИКА GAZDA G352-1-10 ЕЛЕКТРОМЕХАНІЧНА "ЛЮКС" ДЛЯ 1-ФАЗНИХ СИСТЕМ ДО 10 КВТ

«GAZDA» G352-1-10 — це «розумна» та доступна електромеханічна автоматика для систем потужністю до 10 кВт, що забезпечує повністю автоматичну роботу системи опалення та забезпечення гарячою водою за максимально можливих економій, надійності та безпеки.

Оригінальна керівна програма, цифрові датчики, повний комплект керівних вхідних і вихідних пристроїв, прилади візуального контролю параметрів і їх програмування, об'єднані в одному компактному корпусі — забезпечують можливість побудови систем найрізноманітніших конфігурацій і складності.

Основні характеристики та функціональні можливості:

1. Взаємозалежне керування двома котлами (електрична потужність до 10 кВт і газовий/твердопаливний) без жодних додаткових пристроїв.

2. Керування двома системами циркуляції теплоносія (два насоса, або насос і електроклапан) зі встановленням різних температур (наприклад, опалення + 50 °C, гаряча вода +70 °C).

3. Програмовний  добовий таймер із годинником реального часу — ви встановлюєте, якому котлу та в який час доби треба працювати (5 програм) — для використання пільгових тарифів на енергоносітелі.

4. Електронний амперметр із надшвидким захистом і функцією самозввороту:

- ви завжди бачите реальний струм споживання електрокотла;

- у разі стрибків напруги в мережі або виникнення інших причин підвищення струму котел негайно (0,1 секунди) вимкнеться, але не безперешкодно, як у разі з автоматичним вимикачем — вже за 5 секунд система відновить роботу з раніше встановленими параметрами.

5. Керувальний вхід для під'єднання зовнішніх пристроїв (наприклад кімнатний термостат).

6. Функція «антизамерзання» — незалежно від встановлених вами температурних параметрів система не допустить зниження температури нижче +5 °C.

7. Функція «Зима/літо» — вибираючи режим «Літо», ви блокуєте систему опалення, але маєте гарячу воду.

8. Енергонезалежна пам'ять мікроконтролера (ваші настроювання та програми роботи зберігаються після будь-яких вимкнень). Підтримка точного ходу годинника — «комп'ютерна» батарея SR2032 (мінімальний ресурс — 5 років).

9. Цифрові терморегулятори із широкими межами встановлення температур і гістерезисів увімкнення. Датчики – DS18B20.

10. Працездатність у разі коливань живильної напруги від 130 до 280 вольтів.

11. Швидкий та ефективний захист: як від зовнішніх аварійних ситуацій, так і від некоректного програмування користувачем.

Основні технічні характеристики

1. Напруга мережі 50/60 Гц, В                                                                          ~220

2. Власна споживана потужність, не більш ніж Вт                                              5

3. Кількість програм добового таймера  (on + off)                                                5

4. Діапазон встановлення температури першої системи, oС                                      +5...90

5. Діапазон встановлення температури другої системи, oС                                      +5...90

6. Мінімальний гістерезис у установках температур, oС                                        1.0

7. Струм спрацювання захисту виходу «Котел», А                                                   50

8. Діапазон встановлення випереджального ввімкнення насоса 1, с                              1..120

9. Максимальна потужність виходу «Насос 1», Вт                                                 200

10. Максимальна потужність виходу «Насос 2», Вт                                               200

11. Максимальна комутована потужність керівного виходу, Вт               500

12. Максимальна комутована потужність виходу «Контактор», Вт                   200

13. Струм керування в ланцюзі зовнішніх керівних пристроїв, mA                          5,0

14. Датчики температури                                                                              цифрові, DS18B20

15. Джерело живлення підтримки точного ходу годинника                                      SR2032

16. Режим роботи                                                                              тривалий, безперервний

17. Температура довкілля, oС                                                           -20…+35

18. Корпус                                                                                                 щит модульний ЩРН-П-12                          19. Гарантійний термін, міс                                                                                     36
